» راهنمای جامع عیب‌یابی نقاط کور و نشتی‌های پنهان در موتور خودرو
یکی از دغدغه‌های اصلی مکانیک‌ها، کارشناسان فنی و دارندگان خودرو، شناسایی زودهنگام و دقیق عیوب پنهان در محفظه موتور است. با پیشرفت صنعت خودروسازی و طراحی پیشرانه‌های مدرن، تراکم قطعات در کاپوت خودرو به شکل چشمگیری افزایش یافته است. تجمع انبوهی از شیلنگ‌ها، سیم‌کشی‌ها، سنسورها، منیفولدها و توربوشارژرها باعث شده تا دسترسی دیداری مستقیم به بسیاری از بخش‌های حیاتی مانند دیواره پشت سیلندر، زیر کارتل، اتصالات واترپمپ و کاسه‌نمدهای ته میل‌لنگ عملاً مسدود شود.
نادیده گرفتن نشتی‌های جزئی یا ترک‌های ریز در این بخش‌های دور از دسترس، به مرور زمان پیامدهای ناگواری همچون افت فشار روغن، افزایش بیش از حد دمای موتور، آسیب به یاتاقان‌ها و در نهایت تحمیل هزینه‌های سنگین تعمیرات اساسی را به دنبال خواهد داشت. در این راهنمای جامع و کاربردی، روش‌های مهندسی شناسایی نشتی‌های مخفی، پیامدهای نادیده گرفتن آن‌ها و تجهیزات ضروری برای عیب‌یابی اصولی بدون نیاز به باز کردن بیهوده قطعات موتور را بررسی خواهیم کرد.
اهمیت عیب‌یابی زودهنگام در محفظه متراکم موتور
موتور خودرو مجموعه‌ای یکپارچه از سیستم‌های روان‌کاری، خنک‌کاری، سوخت‌رسانی و انتقال قدرت است که همگی تحت دما و فشار بالا کار می‌کنند. خروج ناخواسته هر مایع یا برهم خوردن تعادل فشار، می‌تواند به سایر اجزا سرایت کند:
· پیشگیری از حوادث و آتش‌سوزی: نشت قطرات بنزین از ریل سوخت یا پاشش روغن هیدرولیک و روغن موتور داغ روی منیفولد اگزوز و کاتالیزور، از مهم‌ترین دلایل حریق‌های ناگهانی در خودروها است.
· کاهش چشمگیر هزینه‌های نگهداری: تعویض به‌موقع یک واشر لاستیکی یا اورینگ فرسوده، از خسارت‌های سنگین نظیر سوختن واشر سرسیلندر، گریپاژ پیستون یا تاب برداشتن بلوک سیلندر پیشگیری می‌کند.
· بهینه‌سازی مصرف سوخت و راندمان موتور: نشتی‌های ناشی از خلأ یا مکش هوا در زیر منیفولد ورودی باعث ارسال داده‌های غلط به کامپیوتر خودرو (ECU) شده و به خام‌سوزی، افت شتاب و افزایش مصرف بنزین منجر می‌گردد.
· حفظ سلامت و ایمنی سرنشینان: استشمام بوی تند بنزین، گازهای داغ اگزوز یا کاهش فشار بوستر ترمز و افت روغن هیدرولیک فرمان، مستقیماً سلامت و امنیت رانندگی را تهدید می‌کند.
شناخت انواع سیالات و نشانه‌های نشتی پنهان
برای اینکه بتوانید منبع اصلی نشتی را پیدا کنید، ابتدا باید با ویژگی‌های ظاهری و رفتاری هر سیال آشنا شوید:
۱. نشتی روغن موتور
روغن موتور بر اساس مدت زمان کارکرد، رنگی بین قهوه‌ای روشن تا مشکی پررنگ دارد و غلظت آن بالا و لزج است. مهم‌ترین نقاطی که معمولاً بدون باز کردن قطعات دیده نمی‌شوند و دچار روغن‌ریزی می‌شوند شامل واشر درب سوپاپ در بخش پشت موتور، کاسه‌نمد میل‌سوپاپ پشت قاب تسمه‌تایم، کاسه‌نمد ته میل‌لنگ (در محل اتصال موتور به گیربکس) و پایه فیلتر روغن و فشنگی روغن هستند. این قطرات معمولاً به تدریج پایین ریخته و در کف سینی موتور یا لبه‌های شاسی جمع می‌شوند.
۲. نشتی مایع خنک‌کننده (ضدیخ و آب رادیاتور)
مایع خنک‌کننده دارای رنگ‌های مشخصی مانند سبز، قرمز یا آبی فسفری و بویی شیرین است. سیستم خنک‌کننده مدار بسته‌ای با فشار بالا است؛ بنابراین کوچک‌ترین نشتی به شکل قطره یا پاشش بخار نمایان می‌شود. نقاط پنهان شایع عبارتند از سوراخ تخلیه پشت پمپ آب (واترپمپ)، اتصالات لوله‌های فلزی گردش آب در پشت موتور، هوزینگ پلاستیکی ترموستات و شیلنگ‌های ورودی به رادیاتور بخاری که در متراکم‌ترین قسمت پشت داشبورد و موتور قرار گرفته‌اند.
۳. نشتی روغن هیدرولیک و گیربکس
روغن هیدرولیک فرمان و روغن گیربکس اتوماتیک معمولاً به رنگ قرمز روشن یا آلبالویی هستند و بویی تند و شبیه به نفت دارند. نشتی این سیالات معمولاً در اطراف پمپ هیدرولیک، شیلنگ‌های فشارقوی زیر موتور، کاسه‌نمد پلوس‌ها و کارتل گیربکس اتفاق می‌افتد.
۴. نشتی سوخت و بخارات بنزین
بنزین سیالی کاملاً شفاف با سرعت تبخیر بسیار بالا و بوی تند و مشخص است. پیدا کردن نشتی بنزین سخت‌تر از سایر مایعات است زیرا فوراً تبخیر می‌شود و تنها ردی از چربی یا خاک گرفتگی بر جای می‌گذارد. اورینگ‌های انژکتور، رگلاتور فشار شکن سوخت و شیلنگ‌های بازگشت بنزین در نقاط کور زیر مانیفولد گاز از نقاط حساس این بخش هستند.
ابزارهای تخصصی برای بازرسی و عیب‌یابی نقاط غیرقابل‌دسترس
بررسی چشمی ساده در موتور خودروهای امروزی تقریباً غیرممکن است. تکنسین‌های باسابقه از ابزارهای اپتیکی و کمکی برای پایش این زوایا بهره می‌برند:
آینه بازرسی تلسکوپی (Inspection Mirror)
کاربردی‌ترین و بی‌رقیب‌ترین ابزار برای کشف ایرادات در فضاهای بسته، آینه بازرسی است. این وسیله با برخورداری از میله آنتنی با طول متغیر و مفصل گردان ۳۶۰ درجه، به شما امکان می‌دهد آینه را به عمیق‌ترین شکاف‌های موتور هدایت کرده و زاویه دید پشت قطعات را بدون باز کردن آن‌ها مشاهده کنید.
برای مثال، استفاده از آینه بازرسی در مدل‌های گرد یا مستطیلی با شیشه‌های ضدخش و بدون موج، به تعمیرکار این قابلیت را می‌دهد که سلامت دندانه‌های تسمه‌تایم، عدم خروج روغن از پشت فلایویل، و ترک‌خوردگی‌های بدنه سیلندر را با دقتی بالا پایش کند.

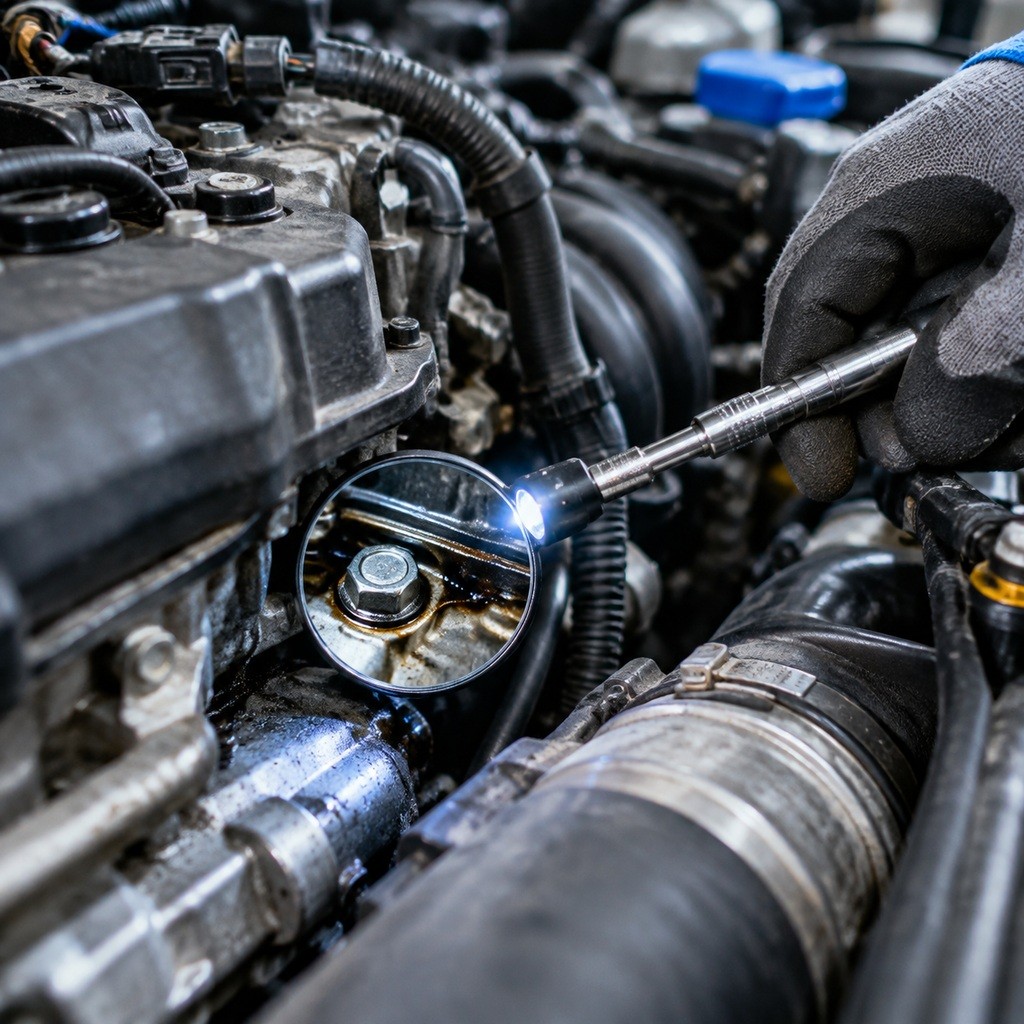

آینه‌های بازرسی مجهز به چراغ LED
در اکثر بخش‌های محفظه موتور و زیر خودرو، تاریکی مانع از تشخیص دقیق رنگ و ماهیت سیال می‌شود. آینه‌های بازرسی دارای چراغ داخلی LED، مسیر تابش نور را دقیقاً با زاویه دید کاربر هماهنگ کرده و نقاط کاملاً تاریک را بدون نیاز به نگه داشتن چراغ‌قوه مجزا روشن می‌سازند. شما میتوانید برای مشاهده مدل های مختلف آینه بازرسی چراغ دار و انواع ابزار آهنربا و مگنت به فروشگاه ایزی ابزار مراجعه کنید.
ابزارهای مکمل مگنتی (آهنربای آنتنی)
یکی از مشکلات متداول در زمان بازرسی و کار روی موتور، لیز خوردن و افتادن پیچ، مهره، بکس یا خارهای فلزی در فضاهای غیرقابل‌دسترس مانند سینی زیر موتور است. کیت‌های ترکیبی آینه و آهنربای آنتنی به تکنسین کمک می‌کنند ابتدا موقعیت قطعه را با آینه رصد کرده و سپس با نوک آهنربایی قدرتمند آن را به آسانی بیرون بکشند.
کیت‌های ردیاب فرابنفش نشت‌یاب UV
برای نشتی‌های بسیار ریزی که فقط در حالت رانندگی با دور موتور بالا رخ می‌دهند و به‌سرعت خشک می‌شوند، افزودن رنگ فلورسنت مخصوص به روغن یا آب و سپس تاباندن چراغ‌قوه فرابنفش (UV) همراه با آینه بازرسی، مسیر جریان و نقطه دقیق خروج سیال را با درخشش نئونی آشکار می‌کند.
راهنمای گام‌به‌گام روش عیب‌یابی و ردگیری نشتی‌ها
برای اینکه در فرایند عیب‌یابی زمان خود را هدر ندهید، بهتر است مراحل زیر را با ترتیب اصولی دنبال نمایید:
گام اول: تمیزکاری سطوح مشکوک
وجود جرم‌ها، روغن‌های سوخته قدیمی و گرد و خاک انباشته در اطراف موتور مانع از تشخیص نشتی‌های تازه می‌شود. پیش از هر کاری، با استفاده از اسپری‌های تمیزکننده چربی‌زدا (Degreaser) یا فرچه و شوینده مناسب، سطح موتور و بدنه سیلندر را کاملاً تمیز و خشک کنید.
گام دوم: بازرسی استاتیک (موتور خاموش و سرد)
در حالی که موتور سرد و خاموش است، آینه بازرسی تلسکوپی را در زوایای مختلف به کار بگیرید. وضعیت شیلنگ‌های زیرین رادیاتور، پیچ تخلیه کارتل، سلامت بست‌ها و وجود ترک‌های مویی روی قطعات پلاستیکی مانند هوزینگ ترموستات را به کمک چرخش آینه بررسی کنید.
گام سوم: بازرسی داینامیک (موتور روشن و تحت فشار)
موتور را روشن کنید و اجازه دهید تا رسیدن به دمای نرمال (۸۰ تا ۹۰ درجه سانتی‌گراد) درجا کار کند تا ترموستات مسیر گردش آب را باز کند و مدار خنک‌کننده تحت فشار کاری قرار گیرد. در این وضعیت با رعایت کامل نکات ایمنی و دوری از تسمه‌ها و فن‌های متحرک، آینه بازرسی را به پشت سرسیلندر و زیر واترپمپ هدایت کنید تا قطره‌چکانی‌های لحظه‌ای و نشتی‌های ناشی از فشار کاری سیستم مشخص شوند.
گام چهارم: بررسی اتصالات خلأ و ورودی هوا
اگر مشکل خودرو نوسان دور موتور و بد کار کردن در حالت درجا است، در حالی که موتور روشن است، مسیر شیلنگ‌های وکیوم زیر منیفولد را با آینه بازرسی بررسی کنید و به صدای مکش و فیس‌فیس ناشی از پاره شدن لاستیک شیلنگ‌ها گوش دهید.
نکات کلیدی ایمنی در زمان بازرسی موتور
پرهیز از باز کردن درب رادیاتور: هرگز در زمان گرم بودن موتور، درب رادیاتور یا مخزن انبساط را باز نکنید؛ خروج مایع جوش همراه با بخار باعث سوختگی‌های شدید می‌شود.
محافظت از دست‌ها و چشم‌ها: استفاده از عینک محافظ و دستکش‌های مقاوم به حرارت در هنگام کار با آینه در فضاهای نزدیک به منیفولد اگزوز الزامی است.
مراقبت از قطعات متحرک: در زمان بازرسی موتور روشن، مراقب باشید دسته تلسکوپی آینه با پولی‌ها، تسمه دینام، تسمه‌تایم یا پره‌های فن رادیاتور برخورد نکند.
جمع‌بندی
پیدا کردن نشتی‌های پنهان و ایرادات موتور خودرو، با تکیه بر اصول فنی و ابزار مناسب بسیار ساده‌تر از حدس و گمان‌های زمان‌بر خواهد بود. شناخت دقیق نوع سیالات، تمیزکاری هدفمند سطوح و استفاده از ابزارهای تخصصی دیداری نظیر آینه‌های بازرسی تلسکوپی، چراغ‌دار و مگنتی، به شما اجازه می‌دهد در سریع‌ترین زمان ممکن و با کمترین هزینه، عیوب را در نطفه شناسایی و برطرف نمایید. این دقت در نگهداری، سلامت طولانی‌مدت موتور و ایمنی خودروی شما را در تمامی سفرها تضمین خواهد کرد.
