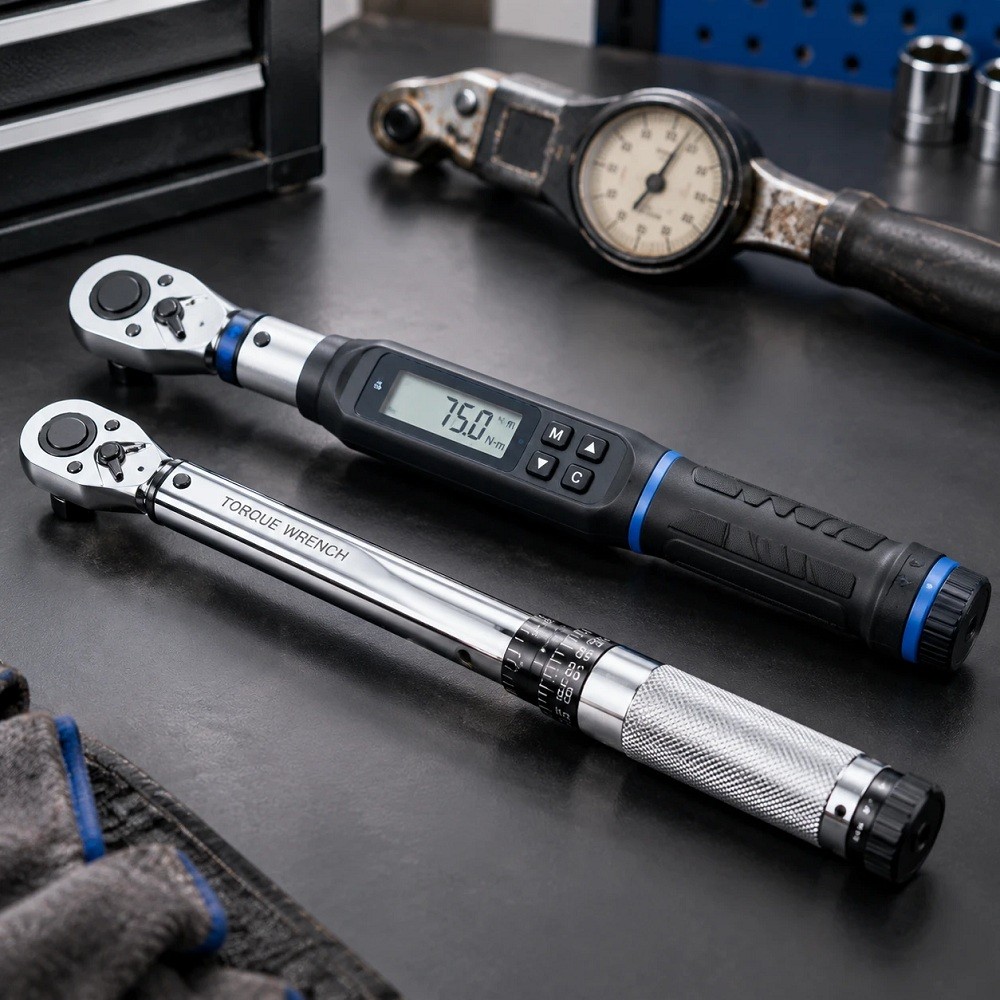

» راهنمای انتخاب آچار ترکمتر؛ تفاوت مدل‌های تقه‌ای، دیجیتال و ساعتی
در صنایع مونتاژ، خطوط تولید و به‌ویژه تعمیرات مکانیکی خودرو، کیفیت اتصالات پیچ و مهره ضامن ایمنی، دوام و عملکرد بی‌نقص مجموعه است. بسیاری از آسیب‌های فنی ناشی از شکستن پیچ، کشیدگی رزوه یا دفرمه‌شدن قطعات، ریشه در اعمال نیروی کنترل‌نشده هنگام بستن دارند. گشتاورسنج یا آچار ترکمتر، ابزاری است که با تعریف دقیق گشتاور بسته‌شدن، از خطاهای مکانیکی جلوگیری می‌کند. برای انتخاب ابزار متناسب با هر نوع کاربری، شناخت دقیق انواع آچار ترکمتر از جمله مدل‌های تقه‌ای (کلیکر)، دیجیتال و عقربه‌ای یا ساعتی و بررسی ویژگی‌های هر یک ضرورت دارد.
ترکمتر چیست و چرا کنترل گشتاور اهمیت دارد؟
گشتاور نمایانگر تمایل نیروی وارد شده به یک جسم برای چرخاندن آن حول یک محور مشخص است. واحد رایج اندازه‌گیری این کمیت نیوتن‌متر (Nm) یا فوت-پوند (ft-lb) است. هر نوع اتصال پیچی بر اساس جنس آلیاژ، گام رزوه و کاربری طراحی‌شده، دامنه مشخصی از گشتاور را تحمل می‌کند.
اگر گشتاور کمتر از حد استاندارد باشد، لرزش‌های دائمی باعث شل‌شدن پیچ و اختلال در عملکرد مکانیزم می‌شود. در سوی دیگر، اعمال بیش از حد گشتاور تنش کششی بالایی در بدنه پیچ ایجاد کرده و در اتصالات حساسی مانند سرسیلندر موتور خودرو، به تاب برداشتن پوسته یا بریدن پیچ ختم می‌شود. استفاده از ترکمتر کالیبره و استاندارد از بروز این خسارات پرهزینه پیشگیری می‌کند.
انواع آچار ترکمتر و بررسی تفاوت‌های ساختاری
آچارهای ترکمتر بسته به مکانیزم داخلی، نحوه اعلان رسیدن به گشتاور و دقت عملکرد، در دسته‌بندی‌های گوناگونی قرار می‌گیرند. سه مدل تقه‌ای، دیجیتال و ساعتی پرکاربردترین گزینه‌ها در بازار ابزارآلات فنی به شمار می‌روند.
۱. آچار ترکمتر تقه‌ای (Click-Type Torque Wrench)
ترکمتر تقه‌ای که با نام‌های جغجغه‌ای یا کلیکر نیز شناخته می‌شود، پرمصرف‌ترین مدل در تعمیرگاه‌ها و کارگاه‌های مکانیکی است.
نحوه کارکرد: تنظیم گشتاور از طریق چرخاندن دستگیره یا غلاف مدرج روی بدنه انجام می‌شود. فنر داخلی این ابزار بر اساس گشتاور تنظیمی فشرده شده و پس از رسیدن به عدد مورد نظر، مکانیزم ضربه‌ای با صدای «تق» و رهایی خفیف در دسته، رسیدن به حد نصاب را اعلام می‌کند.
✅مزایا: دوام فیزیکی بسیار بالا، عدم نیاز به باتری، سادگی و سرعت عمل در کارهای روزمره.
❌معایب: اعلام رسیدن به گشتاور تنها در یک نقطه مشخص رخ می‌دهد و نمی‌توان روند پیوسته افزایش گشتاور را مشاهده کرد. همچنین نیاز دارد پس از پایان کار، فنر آن به حداقل عدد تنظیمی بازگردد تا کالیبراسیون آن به مرور زمان از بین نرود.
۲. آچار ترکمتر دیجیتال (Digital Torque Wrench)
ترکمترهای دیجیتال یا الکترونیکی، نسل مدرن ابزارهای گشتاورسنج به شمار می‌روند که از سنسورهای پیزوالکتریک یا کرنش‌سنج (Strain Gauge) برای سنجش نیرو بهره می‌برند.
نحوه کارکرد: مقادیر بر روی یک نمایشگر دیجیتال به نمایش درآمده و علاوه بر بوق هشدار صوتی، چراغ‌های ال‌ای‌دی با نزدیک‌شدن به گشتاور هدف تغییر رنگ می‌دهند. در بسیاری از مدل‌ها، امکان ثبت حافظه و سنجش زاویه بستن (Torque-Angle) نیز پیش‌بینی شده است.
✅مزایا: خطای بسیار پایین (معمولاً در حدود ±۱ تا ±۲ درصد)، سهولت تغییر واحدها (نیوتن‌متر، فوت-پوند و اینچ-پوند) و امکان خوانش لحظه‌ای در مراحل مختلف سفت‌کردن.
❌معایب: قیمت بالاتر نسبت به نمونه‌های مکانیکی، حساسیت بیشتر بردهای الکترونیکی در برابر ضربه و رطوبت، و نیاز به تعویض یا شارژ باتری.
۳. آچار ترکمتر ساعتی یا عقربه‌ای (Dial Torque Wrench)
ترکمترهای ساعتی یا دیال گیج، با برخورداری از یک صفحه آنالوگ عقربه‌ای، وضعیت نیروی اعمال‌شده را لحظه به لحظه به نمایش می‌گذارند.
نحوه کارکرد: با اعمال نیرو به دسته ابزار، عقربه روی صفحه مدرج حرکت کرده و میزان گشتاور لحظه‌ای را نشان می‌دهد. اغلب این مدل‌ها دارای یک عقربه ثانویه (Follower Needle) هستند که بالاترین گشتاور اعمال‌شده در فرایند را نشانه‌گذاری می‌کند.
✅مزایا: قابلیت سنجش گشتاور در هر دو جهت ساعت‌گرد و پادساعت‌گرد، خوانش تصویری و پیوسته بدون وابستگی به باتری، و دقت بالا در آزمایشگاه‌های کنترل کیفی.
❌معایب: ابعاد بزرگتر سر آچار، آسیب‌پذیری قاب شیشه‌ای صفحه در محیط‌های کارگاهی پربرخورد و دشواری خواندن صفحه در فضاهای تنگ و تاریک.
مقایسه کاربردی مدل‌ها از نظر دقت، اعلان هشدار و شرایط کاری
برای تصمیم‌گیری هوشمندانه میان این سه ابزار، بررسی تفاوت‌های عملکردی آن‌ها از زوایای گوناگون ضروری است:
????میزان تلرانس و خطای کاری: ترکمترهای دیجیتال با داشتن بازه خطای محدود (حدود ±۱ تا ±۲ درصد) دقیق‌ترین انتخاب به شمار می‌روند. مدل‌های ساعتی با تلرانس تقریبی ±۲ تا ±۳ درصد در رده بعدی قرار می‌گیرند. مدل‌های تقه‌ای نیز تلرانسی در حدود ±۴ درصد دارند که برای بیشتر اتصالات عمومی، موتور و تعلیق خودرو کاملاً ایمن و قابل قبول است.
????سیستم اعلان رسیدن به گشتاور: در مدل‌های تقه‌ای، بازخورد ابزار کاملاً مکانیکی و بر پایه حس لمسی و شنیداری است (تقه واضح در دسته). در ترکمترهای دیجیتال، هشدار به صورت چندگانه با صدای بوق ممتد، تغییر رنگ چراغ‌های هشدار و ثبت عدد در صفحه دیجیتال انجام می‌پذیرد. در مدل ساعتی، هیچ نوع هشدار صوتی یا فیزیکی وجود ندارد و تکنسین باید مستقیماً موقعیت عقربه را روی صفحه زیر نظر داشته باشد.
????استقلال از منبع انرژی: ترکمترهای تقه‌ای و ساعتی کاملاً مکانیکی هستند و بدون نیاز به باتری، همیشه آماده کار در شرایط محیطی سخت هستند. در مقابل، مدل‌های دیجیتال برای پردازش سنسورها نیازمند باتری هستند و اتمام شارژ در حین کار می‌تواند فرایند تعمیرات را متوقف کند.
????تحمل شرایط کارگاهی و ضربه‌پذیری: از حیث مقاومت فیزیکی، ترکمترهای تقه‌ای به دلیل بدنه تمام‌فلزی یکپارچه، بالاترین مقاومت را در محیط‌های پرتحرک تعمیرگاهی دارند. مدل‌های ساعتی به دلیل داشتن صفحه شیشه‌ای حساس و مدل‌های دیجیتال به دلیل حضور حسگرها و برد الکترونیکی، نیازمند مراقبت بیشتری در برابر ضربه و زمین خوردن هستند.
معیارهای اساسی در انتخاب و خرید آچار ترکمتر
برای دستیابی به نتیجه‌ای مطمئن در فرایند [خرید ترکمتر حرفه ای] ، توجه به چند شاخص فنی ضروری است:
????دامنه گشتاور (Torque Range): کاربری ابزار تعیین‌کننده دامنه اندازه است. بستن شمع یا سوپاپ نیازمند دامنه‌های پایین (مثلاً ۵ تا ۲۵ نیوتن‌متر) است، در حالی که پیچ‌های سرسیلندر یا چرخ به دامنه‌های بالاتر (تا ۲۰۰ نیوتن‌متر یا بیشتر) احتیاج دارند. ترکمترها در میانه دامنه عملکردی خود بیشترین دقت را ارائه می‌دهند.
????سایز درایو (Drive Size): ترکمترها با درایوهای گوناگون شامل ۱/۴ اینچ برای گشتاورهای سبک، ۳/۸ اینچ برای مصارف عمومی موتور، و ۱/۲ اینچ برای اتصالات سنگین‌تر عرضه می‌شوند.
????کیفیت متریال بدنه: استفاده از فولاد سخت‌کاری‌شده کروم وانادیوم (Cr-V) یا کروم مولیبدن مقاومت بدنه را در برابر تنش‌های مداوم تضمین می‌کند.
????گواهی کالیبراسیون: یک ترکمتر استاندارد باید همراه با برگه تأیید کالیبراسیون معتبر ارائه شود تا انحراف خطای ابزار پیش از شروع به کار مشخص باشد.
تکنسین‌ها و خریداران می‌توانند برای مقایسه تنوع مدل‌ها و بررسی مشخصات فنی دقیق، به بخش دسته‌بندی ابزار دقیق و گشتاورسنج‌ها در [فروشگاه ایزی ابزار] مراجعه کرده و انتخابی متناسب با استانداردهای کاری خود انجام دهند.
اصول استفاده و نگهداری برای حفظ دقت ترکمتر
· صفر کردن فنر در مدل‌های تقه‌ای: پس از اتمام کار، مقیاس ترکمتر تقه‌ای را به پایین‌ترین عدد بازگردانید تا فنر ابزار تحت کشش دائمی دچار افت دقت نشود.
· پرهیز از باز کردن پیچ‌های هرز و سفت: ترکمتر ابزار بستن کنترل‌شده است؛ هرگز از آن برای باز کردن پیچ‌های زنگ‌زده استفاده نکنید.
· کالیبراسیون دوره‌ای: ترکمترها بر اساس تعداد سیکل کاری (معمولاً هر ۵,۰۰۰ بار کاربری) یا هر ۱۲ ماه یک‌بار به بازبینی و تنظیم مجدد نیاز دارند.
· عدم اعمال نیروی ضربه‌ای: اعمال نیرو باید روان، پیوسته و یکنواخت باشد تا سنسورها یا فنر داخلی نیروی گشتاور را به طور دقیق ثبت کنند.
جمع‌بندی
انتخاب میان ترکمتر تقه‌ای، دیجیتال و ساعتی وابسته به ماهیت کار و بودجه در نظر گرفته‌شده است. مدل تقه‌ای برای استفاده‌های روزمره و عملیاتی گزینه‌ای بادوام و اقتصادی است، ترکمتر دیجیتال برای پروژه‌های دقیق با الزامات ثبت داده‌ها برتری دارد، و مدل ساعتی برای بازرسی‌های فنی و کنترل کیفی بهترین عملکرد را ارائه می‌دهد. بررسی مشخصات فنی و استانداردهای کالیبراسیون پیش از خرید، تضمین‌کننده ایمنی، صحت و ماندگاری اتصالات صنعتی شما خواهد بود.
